Firma INEE Industry sp. z o.o. opracowała innowacyjną koncepcję systemu sterowania nitownicy dwuosiowej z napędem hydraulicznym, a następnie wdrożyła ten pomysł w życie – wykonując gotową konstrukcję, przy której użyto nowoczesnych funkcje pozycjonowania dostępne w sterownikach Siemens Simatic S7-1500.
Serdecznie zapraszamy do szczegółowego zapoznania się z naszą ofertą usług z zakresu automatyki przemysłowej.
Autorski algorytm sterowania
Proponowany przez nas system sterowania działa na podstawie autorskiego algorytmu, który został napisany od nowa. Dlaczego?
Oryginalnie maszyna była wyposażona w sterownik dedykowany, który uniemożliwiał adekwatne modyfikacje. W efekcie do sterowania ruchem osi zastosowano wbudowane w sterowniku funkcje pozycjonujące. Zaimplementowany algorytm pozwala na kontrolę poprawności procesu, podgląd aktualnych stanów wejść i wyjść sterownika, a także programowanie i wybieranie receptur z zapisanymi sekwencjami nitowania.

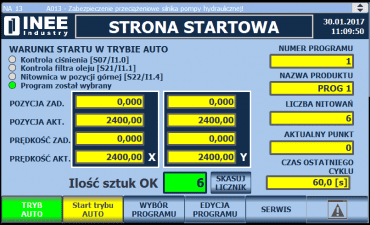

Obsługa odbywa się z poziomu dotykowego panelu operatorskiego z przejrzystą wizualizacją, wykonaną zgodnie z wymaganiami każdego Klienta. Funkcje bezpieczeństwa realizowane są poprzez moduły FailSafe sterownika.
W efekcie modyfikacja pozwoliła na zwiększenie niezawodności nitownicy dwuosiowej oraz znacząco wpłynęła na ułatwienie obsługi technicznej, a co najistotniejsze – podniosła wydajność produkcji i skróciła czas realizacji poszczególnych zleceń.
- dokumentacja elektryczna - ePlan P8,

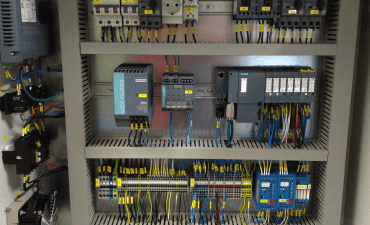

- prefabrykacja szafy sterowniczej,
- uruchomienie systemu oraz testy walidacyjne,
- sterownik PLC firmy Siemens serii S7-1500 SAFETY,
- panel operatorski Siemens TP700,
- enkodery SICK, wzmacniacze do zaworów hydraulicznych REXROTH.
- dostosowanie algorytmu do innego typu napędu, np. silników krokowych,
- zastosowanie systemu sterowania do maszyn pracujących w przestrzeni 2D, jak frezarki czy urządzenia do cięcia laserowego.
